威科莫VALCOM沃康带比较设定输出的圆形数字指示器(压力 或 负荷) VPC series 传感器分离式型带比较设定输出VPC-P-50.0MPaW-2VA(HL)2△PF-4 / VPRT-50MPW (电缆3m)
发布时间：2024-01-19 点击率：147
威科莫VALCOM沃康带比较设定输出的圆形数字指示器(压力 或 负荷) VPC series 传感器分离式型带比较设定输出VPC-P-50.0MPaW-2VA(HL)2△PF-4 / VPRT-50MPW (电缆3m)
【请注意】
●在集电极开路输出规格中使用感应负载（继电器等）时，请连接用于浪涌吸收的二极管。业务人员联系方式：严 涛 : 15901401485（微信：exceed158） 13709240965 （微信：vssd158 ） 邮箱：exceedyantao@126.com
- 搭载高速模拟比较器功能
- 继电器输出 或 光电继电器输出選択可能
- 上限 或 下限比较设定输出選択可能
- 压力、载荷均可使用
| 可以组合的传感器 | 可以与所有机型的压力传感器及荷重计组合使用 |
|---|---|
| 传感器规格 | 请参照压力传感器、荷重计 |
| 放大器与传感器的校准 | VPMC放大器与压力传感器或载荷传感器成对校准 放大器与传感器采用同一序列No.进行管理 |
规格
| 显示 | 1999 3 ½位 高辉度红色LED(字符高约15mm) |
|---|---|
| 显示转换速度 | 3次/秒(标准)请在1～15次/秒内指定次数 |
| 精度 | ±0.05%F.S.±1digit |
| 环境温度范围 | 0～55℃(不可结冰) |
| 使用湿度范围 | 0～90%RH（不可结露） |
| 外形尺寸 | φ104×56(D:不含突出部) |
| 质量 | 约650g(随规格而不同) |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份(※1) |
- 1) 附件信息请参考此处。

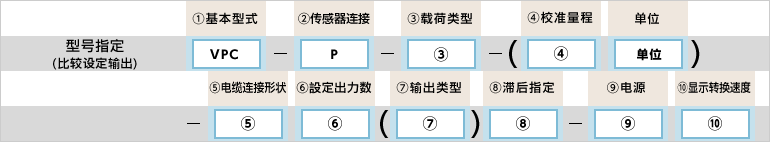

型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPC | 带设定输出的圆形数字指示器(压力 或 负荷) | ||
| 2.传感器连接 | ○ | P | 分开 | ||
| 3.载荷类型 | 无填写 | 与压力传感器组合时，不需要指定型式 | |||
| PS | 仅在与荷重计组合时指定 | 压缩 | |||
| PL | 拉伸 | ||||
| PSL | 拉伸压缩 ※在拉伸压缩下使用时，请在标识上加入±符号 | ||||
| 4.校准量程 | 校准量程指定例 | 在压力的情况下: 1.000MPa(0～1.000)MPa 500kPa(0～500)kPa ±100.0kPa(-100.0～100.0)kPa | |||
| 载荷的情况: 20.0kN(0～20.0)kN 100.0kN(0～100.0)kN ±1.00kN(-1.00～1.00)kN | |||||
| 5.电缆连接形状 | 无填写 | 请填写要组合的压力传感器的连接器形状 | 标准连接器 | ||
| W | 防水连接器 | ||||
| S | 电缆直出 | ||||
| 6.设定输出数 | - | - | 输出种类 | 响应时間 | 允许过载 |
| 1VA | 1设定继电器输出/内部设定微调型 | 6msec.以下 | AC250V 4A | ||
| 1VAM | 1设定继电器输出/外部设定旋钮型 | ||||
| 1VAO | 1设定 PhotoMOS继电器输出/内部设定微调型 | 1msec.以下 | AC/DC250V 0.1A 峰值400V | ||
| 1VAOM | 1设定 PhotoMOS继电器输出/外部设定旋钮型 | ||||
| 2VA | 2设定继电器输出/内部设定微调型 | 6msec.以下 | AC250V 4A | ||
| 2VAM | 2设定继电器输出/外部设定旋钮型 | ||||
| 2VAO | 2设定 PhotoMOS继电器输出/内部设定微调型 | 1msec.以下 | AC/DC250V 0.1A 峰值400V | ||
| 2VAOM | 2设定 PhotoMOS继电器输出/外部设定旋钮型 | ||||
| 7.输出类型 | H 或 L | 1设定输出时H 或 L中选择 | 订购时请务必指定 | ||
| 2设定输出时HH 或 HL 或 LL中选择 | |||||
| 8.滞后指定 (旋钮调节) | 无填写 | 滞后=△P无设置 | |||
| △PF | 滞后=△PF设置可用 滞后设定可変范围=传感器额定容量的10%以内 (※3)参见下图 ※有滞后的情况下，要附加与设定输出数相同的滞后 例:2VA(H,L)2△PF 1VA(H)1△PF | ||||
| 9.电源[耗电量] | 1 | AC100V[5VA] | 指定AC电源时，附带有专用变压器单元“TUC”。点击此处了解变压器单元的规格。 | ||
| 11 | AC110V[5VA] | ||||
| 2 | AC200V[5VA] | ||||
| 22 | AC220V[5VA] | ||||
| 3 | DC±12V[200mA] | ||||
| 4 | DC24V[200mA] | ||||
| 5 | DC12V[200mA]※不可选择输出A5 | ||||
| 10.显示转换速度 (选配) | 显示转换速度 标准3次/秒 选配( 回/秒) ※请在1～15次/秒内指定次数 | ||||
●在集电极开路输出规格中使用感应负载（继电器等）时，请连接用于浪涌吸收的二极管。
