威科莫VALCOM沃康DIN36×72型 高速应变式输入面板仪表 VMM7 series
发布时间：2024-01-19 点击率：128
威科莫VALCOM沃康DIN36×72型 高速应变式输入面板仪表 VMM7 series威科莫VALCOM沃康DIN36×72型 高速应变式输入面板仪表 VMM7 series
1000次／秒MAX.高速采样型，
1000次／秒MAX.高速采样型，
小型且高性能
通过LED显示屏将颜色改为绿/红颜色，可以直观地进行判别
- 可支持应变片输入的输入范围(-4～4mV/V)可以与各种压力传感器、荷重计连接
- 采样速度最高可达1000次/秒的高速型
- 带模拟输出的机型是可以实现（0～1V、0～10V、1～5V、4～20mA）任意比例缩放的复合型
- 小型化72(W)×36(H)DIN尺寸且节省空间，采用大尺寸显示器，字符高度约16mm，便于观察
- LED显示可转变为绿色或红色 可根据颜色区别来判定结果
- 标准配置有5点比较设定输出以及
“启动保持” “数字零” “峰值保持” “模式选择”等各种功能
规格
| 显示 | 7段LED显示(字符高:约16mm) |
|---|---|
| 极性显示 | 运算结果为负时自动显示 |
| 显示范围 | -9999～9999 |
| 超量程报警 | 对于显示范围以上的输入信号，OVER或 -OVER |
| 小数点 | 可设定到任意位置 |
| 零显示 | 删去前零 |
| 外部控制 | P.SEL1～3,HOLD,PH,DZ(根据输出单元) |
| 环境温度范围 | 0～50℃ |
| 使用湿度范围 | 35～85%RH（不可结露） |
| 保存温度范围 | -10～70℃ |
| 保存湿度范围 | 60%RH 以下 |
| 电源 | AC电源:AC100～240V±10% DC电源:DC12V～48V±10% |
| 耗电量 | 8VA max.(AC电源单元) 7W max.(DC电源单元) |
| 耐电压 | AC电源:电源端子-输入端子/COM/比較输出/RS通信端子间 AC1500V 1分钟 |
| DC电源:电源端子-输入端子/COM/比較输出/RS通信端子间 DC500V 1分钟 | |
| (共通)输入端子-比較输出/模拟输出/RS通信端子间DC500V 1分钟/ 外壳各端子间 AC1500V 1分钟 | |
| 绝缘阻抗 | 在上述端子间 DC500V 100MΩ以上 |
| 外形尺寸 | 72mm(W)×36mm(H)×118mm(D) |
| 质量 | 约160g |
| 配件 | 使用说明书 |
应变式输入规格
| 零点调整范围 | -±1mV/V |
|---|---|
| 跨度调整范围 | 1～3mV/V |
| 最高分辨率 | 传感器电源5V : 0.5µV/digit 传感器电源10V : 1µV/digit |
| 准确度(※1) | ±(0.1% of F.S.+2digit)(23℃±5℃ 35～85%) |
| 采样速度 | 约1000次/秒 |
| 传感器电源 | 5V±5% 30mA 10V±5% 30mA |
| 适合传感器 | 350Ω |
- 1) 准确度适用于采样速度在20次/秒以下的情况。
比较输出规格
| 控制方式 | 微电脑运算方式 | |
|---|---|---|
| 判定值设定范围 | -9999～9999 | |
| 滞后 | 相对于各判定值，可以在1～9999digit的范围内设定 | |
| 比较动作 | 依据采样速度 | |
| 比较条件 | 显示值>上上限判定值>上限判定值 | 判定结果:HH, HI |
| 上上限判定值≧显示值>上限判定值 | 判定结果:HI | |
| 上限判定值≧显示值≧下限判定值 | 判定结果:GO | |
| 下限判定值>显示值≧下下限判定值 | 判定结果:LO | |
| 下限判定值>下下限判定值>显示值 | 判定结果:LO, LL | |
| 设定条件 | 上上限判定值>上限判定值>下限判定值>下下限判定值 | |
| 比较继电器 | 接点数量 | 继电器触点×5 |
| 接点额定 | AC125V 0.3A(负载电阻) DC30V 1A(负载电阻) | |
| 机械寿命 | 5000万次以上 | |
| 电气的寿命 | 10万次以上(负载电阻) | |
| 光电耦合器输出 | 输出数量 | 光电耦合器×5 |
| 输出额定 | 灌电流 50mA MAX. 外加电压 30V MAX. 输出饱和电压 50mA时 1.2V以下 | |
模拟输出规格
| 负载电阻 | 0～1V,0～10V, 1～5V:10kΩ以上 4～20mA:550Ω以下 |
|---|---|
| 准确度 | ±(0.5% of F.S.) |
| 纹波 | 0～1V,0～10V, 1～5V:±50mVp-p 4～20mA:±25mVp-p |
| 转换方式 | PWM转换方式 |
| 分辨率 | 最大相当于13bit（依存于输出显示设定） |
| 比例缩放 | 数字缩放 |
| 响应时间 | 约0.5秒 |
BCD输出规格
| 输出类型 | 集电极开路输出 NPN型 |
|---|---|
| 输出論理 | 可切换（PC逻辑不可切换） |
| 输出额定 | DC30V MAX 10mA MAX |
RS-232C输出规格
| 同步方式 | 起止同步式 |
|---|---|
| 通信方式 | 全双工 |
| 波特率 | 38.4k～2.4k bps |
| 启动位 | 1bit |
| 数据长 | 7bit/8bit |
| 奇偶校验 | 偶数/奇数/无 |
| 停止位 | 1bit/2bit |
| 字符代码 | ASCⅡ代码 |
| 使用信号名称 | TXD, RXD, SG |
| 连接台数 | 1台 |
| 路线长 | 15m |
| 分隔符 | CR+LF/CR |
RS-485输出规格
| 同步方式 | 起止同步式 |
|---|---|
| 通信方式 | 双线式半双工 |
| 波特率 | 38.4k～2.4k bps |
| 启动位 | 1bit |
| 数据长 | 7bit/8bit |
| 奇偶校验 | 偶数/奇数/无 |
| 错误检测 | BCC校验和 |
| 停止位 | 1bit/2bit |
| 字符代码 | ASCⅡ代码 |
| 使用信号名称 | 非反转(+)、反转(-) |
| 连接台数 | 31台 |
| 路线长 | 最大500m |
| 分隔符 | CR+LF/CR |

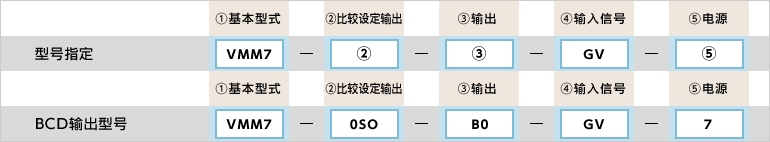

型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VMM7 | DIN36×72型 高速应变式输入面板仪表 | ||
