威科莫VALCOM沃康双线传送式圆形数字压力表 VPMC-A(B)-6 series50kPa～100MPa 50kPa abs～500kPa abs
发布时间：2023-12-28 点击率：115
威科莫VALCOM沃康双线传送式圆形数字压力表 VPMC-A(B)-6 series50kPa～100MPa 50kPa abs～500kPa abs
业务人员联系方式：严 涛 : 15901401485（微信：exceed158） 13709240965 （微信：vssd158 ） 邮箱：exceedyantao@126.com
- 可充分利用现有布线的2线传输式
- 采用高辉度LED，即使在光线较暗的厂区内也可清晰显示
- 在广泛压力范围内支持多种连接形式的传感器
- 长寿命、优良的防护结构（相当于IP65级）
| 测量介质 | 空气、燃气、水、油等各种介质 （随传感器材质而不同） |
|---|---|
| 测量种类 | 可进行正压、连成压及绝对压力的测量 |
| 测量范围 | 备有各个系列的可以测量低压、绝对压力、中高压100Mpa的压力传感器 （压力传感器部分参考左侧图片） |
规格
| 显示 | 1999 3 ½位 高辉度红色LED（字符高约14.2mm） |
|---|---|
| 显示转换速度 | 约2.5次/秒 |
| 精度（※1） | ±0.05%F.S.±1digit |
| 环境温度范围 | 0～50℃（不可结冰） |
| 使用湿度范围 | 35～85%RH（不可结露） |
| 外形尺寸 | φ98×74（D:不含突出部） |
| 质量 | 约600g（随规格而不同） |
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份（※2） |
- （※1）请累计在压力传感器选择一览表中所选择的压力传感器的精度。
- （※2）连接器等配件参见“配件/选配”页面。

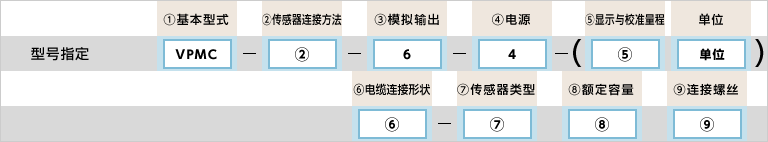

型号选择
压力传感器的选择
压力传感器的规格与型式请参考压力传感器选择一览表，并指定型式。
例：VPMC - A - 6 - 4 - (±100kPa) - S - P100KPGR3
例：VPMC - A - 6 - 4 - (±100kPa) - S - P100KPGR3
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPMC | 双线传送式丸形数字压力表 | ||
| 2.传感器连接 | A | 下方直连(有边缘) | |||
| AS | 下方直连(无边缘) | ||||
| B | 背面直连(有边缘) | ||||
| 3.模拟输出 | - | 输出种类 | 响应频率 | 允许负载电阻 | |
| ○ | 6 | 4～20mA 双线式 | 200Hz～1kHz ※根据传感器规格而不同 | 402Ω max. | |
| 4.电源 | ○ | 4 | DC24V | ||
| 5.显示与校准量程 | 无法进行只有负压的显示校准 (※3)(※4) 请指定不低于额定容量50%的校准量程 ※请参考压力传感器选择一览表指定 | ||||
| 6.电缆连接形状 | S | 电缆直出2m | |||
| W | 防水连接器 ※不附带电缆 | ||||
| N | 标准连接器 ※不附带电缆 | ||||
| 7.传感器类型 | M | 生产结束 VPMR 或 VPMG | ※请参考压力传感器选择一览表进行指定 | ||
| H | VHR3 或 VHG3 | ||||
| A | VAR3 或 VAG3 | ||||
| P | VPNPR 或 VPNPG | ||||
| T | VPRT 或 VPRTF | ||||
| Q | VPRQ 或 VPRQF | ||||
| F | VPRF | ||||
| 8.额定容量 | 参照右述 直接填写 框内的型号 | 生产结束 指定传感器M时 | 005KPG5kPa 050KPG50kPa 200KPG200kPa 350KPG350kPa | ||
| 指定传感器H时 | 050KPG50kPa 050KPA50kPa abs | ||||
| 指定传感器A时 | 100KPG100kPa 200KPG200kPa 500KPG500kPa 700KPG700kPa 100KPA100kPa abs 200KPA200kPa abs 500KPA500kPa abs 700KPA700kPa abs ※不能作为压力真空表使用。 需测定正负压时请选择P型产品。 | ||||
| 指定传感器P时 | 100KPG100kPa 200KPG200kPa 700KPG700kPa 1700KPG1700kPa 100KPA100kPa abs 200KPA200kPa abs 700KPA700kPa abs 1700KPA1700kPa abs | ||||
| 指定传感器 T・Q・F时 | 001MPG1MPa 020KPG20MPa | ||||
| 002MPG2MPa 035MPG35MPa ※仅传感器Q型 | |||||
| 005MPG5MPa 050MPG50MPa | |||||
| 010MPG10MPa 100MPG100MPa ※仅传感器T・Q型 | |||||
| 9.连接螺丝 | R3 | R3/8（对象机型：VHR3/VAR3/VPNPR/VPRT/VPRQ） | |||
| G3 | G3/8（对象机型：VHG3/VAG3/VPNPG/VPRTF/VPRQF/VPRF） | ||||
| R4 | R1/2（对象机型：VPRT-100MP） | ||||
| G4 | G1/2（对象机型：VPRTF-100MP/VPRQF-100MP） | ||||
- （※3）显示范围的注意事项
请在 4mA侧：-200～200digit、20mA侧：100～1999digit的范围内指定显示范围。
例如:○ ±20.0kPa -1.00～19.99kPa
× ±30.0kPa -3.00～19.99kPa
另外，在4mA侧为0时，只指定20mA侧。 - （※4）显示范围的填写方法
（例1）希望组合额定容量10MPa的压力传感器进行0～5.00MPa的显示时，请指定为（5.00MPa）。
（例2）希望组合额定容量100kPa abs的绝对压力传感器进行0～100.0kPa abs的显示时，请指定为（100.0kPa(abs)）。组合绝对压力传感器使用时，不要加入－（负）号，请在单位的后面加入（abs）。
（例3）正负压力为-100～100kPa时，请指定为（±100kPa）。-100～1000kPa的情况下，请指定为（-100～1000kPa）。
