威科莫VALCOM沃康φ104高接触能力的圆形数字压力表 VSC series0.5MPa～100MPa
业务人员联系方式：严 涛 : 15901401485（微信：exceed158） 13709240965 （微信：vssd158 ） 邮箱：exceedyantao@126.com
- 采用业界首创“大功率机械继电器触点输出”
- 抑制主体厚度的薄型设计
- 配备微电脑的多功能型产品
- AC90～240V的任意电源
- 自动DZ功能
| 测量介质 | 空气、气体、水、油等不会腐蚀15-5PH（析出硬化系不锈钢）的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 测量范围 | 备有可测量中高压100MPa以下的各系列压力传感器（压力传感器部分参考左图） |
规格
| 显示 | 1000 红色LED（字符高14.2mm） | |
|---|---|---|
| 测量量程 | 取决于下述型式选择中的传感器额定容量 | |
| 显示量程 | 取决于下述型式选择中的显示（校准）范围 （但是，仅VPRF[1MPa]在900digit以内） | |
| 显示精度 | ±0.1%F.S.±1digit（at 23±5℃）※综合精度取决于传感器规格 | |
| 采样速度 | 1～500次/秒（可改变） | |
| 比较设定输出 | 输出点数 | 1点（设定值可任意设定） |
| 比较条件 | 从比较逻辑［Hi/Low/H.INV/L.INV］选择（可改变） | |
| 比较设定范围 | -1999～1999 | |
| 滞后设定范围 | 0～999 | |
| 比較周期 | 依据采样速度 | |
| 接点额定 | 机械继电器输出 AC250V/8A（负载电阻） | |
| 环境温度范围 | 0～50℃（不可结冰） | |
| 使用湿度范围 | 35～85%RH（不可结露） | |
| 电源[耗电量] | AC90～240V（任选）［6VA以下］ | |
| 其他功能 | 零点漂移功能、跟踪零点功能、 自动DZ功能、超量程报警（在测量极限处闪烁）等 | |
| 材质 | 机身/环形盖：铸铝 正面面板：铝材 （表面膜：聚酯膜） | |
| 入输出电缆 | VCTF-4×0.75mm²、1m直出（前端散线） | |
| 质量 | 约500g(不包含电缆) | |
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份（※1） | |
- （※1）其他配件参考“配件/选配”页面。

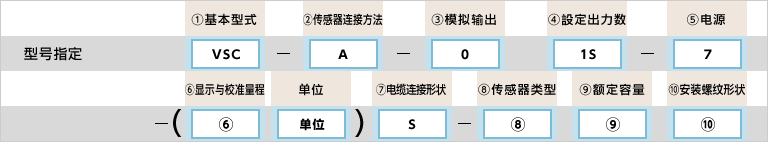

型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VSC | φ104 配备大功率机械式继电器 圆形数显压力表 | |
| 2.传感器连接 | ○ | A | 传感器下方直连 | |
| 3.模拟输出 | ○ | 0 | 无 | |
| 4.设定输出数 | ○ | 1S | 1点机械继电器a触点输出（AC250V/8A 负载电阻） | |
| 5.电源 | 7 | AC90～240V（任选） | ||
| 6.显示与校准量程 | 请指定不低于额定容量50%的校准量程 ※请参考压力传感器选择一览表指定 | |||
| 7.电缆连接形状 | ○ | S | 电缆直出1m | |
| 8.传感器类型 | T | VPRT 或 VPRTF | 详细信息请参考压力传感器选择一览表 | |
| Q | VPRQ 或 VPRQF | |||
| F | VPRF | |||
| 9.额定容量 | 001MPG | 1MPa | ||
| 002MPG | 2MPa | |||
| 005MPG | 5MPa | |||
| 010MPG | 10MPa | |||
| 020MPG | 20MPa | |||
| 035MPG | 35MPa ※仅传感器Q型 | |||
| 050MPG | 50MPa | |||
| 100MPG | 100MPa ※仅传感器T・Q型 | |||
| 10.安装螺纹形状 ※可选择的形状因传感器而异 | R3 | R3/8（对象机型：VPRT/VPRQ） | ||
| G3 | G3/8（对象机型：VPRTF/VPRQF/VPRF） | |||
| R4 | R1/2（对象机型：VPRT-100MP） | |||
| G4 | G1/2（对象机型：VPRTF-100MP/VPRQF-100MP） | |||
