威科莫VALCOM沃康高容量型压力开关 中・高压智能数字压力表 VSW2 series（双触点高容量输出 中・高压用/平面式传感器中・高压用）1MPa～50MPa
发布时间：2023-12-28 点击率：105
威科莫VALCOM沃康高容量型压力开关 中・高压智能数字压力表 VSW2 series（双触点高容量输出 中・高压用/平面式传感器中・高压用）1MPa～50MPa
- 压力开关高容量型双触点输出专用型(触点容量50mA)
- 带有可以在运行过程中检查异常压力历史的“最大值／最小值存储”功能
- 采用彩色液晶显示器，便于通过“绿色、红色”来更加直观地进行观察。
- 小型(全长约99mm、宽37mm)最适合于机械式开关的更换
| 测量介质 | 水、油、气体等不会腐蚀SUS630及430/15-5PH（析出硬化系不锈钢）的介质 |
|---|---|
| 测量种类 | 可进行正压、连成压的测量 |
| 测量范围 | 1～50MPa |
VT 薄膜传感器规格
| 额定容量 | 2, 5, 10, 20, 35, 50MPa |
|---|---|
| 校准量程 | 0～（1, 2, 5, 10, 20, 35, 50）MPa |
| 精度 | ±0.5%F.S.±1digit （包含非线性、滞后、重复性） |
| 输出 | 2设定NPN集电极开路输出 设定输出最大额定 DC30V 50mA |
| 防护等级 | IP67防护等级（专用电缆连接状态） RS,RR:IP65防护等级 |
| 连接螺丝形状 | Rc1/4[内螺纹] R1/4[外螺纹] |
| 测量介质 | 水、油、气体等不会腐蚀SUS630及430的介质 |
| 受压部材质 | SUS630 |
| 连接螺丝材质 | SUS430 |
| 质量 | 主体：约230g |
F 平面式传感器规格
| 额定容量 | 1, 2, 5, 10, 20, 50MPa |
|---|---|
| 校准量程 | 0～（1, 2, 5, 10, 20, 50）MPa |
| 精度 | ±0.5%F.S.±1digit （包含非线性、滞后、重复性） |
| 输出 | 2设定NPN集电极开路输出 设定输出最大额定 DC30V 50mA |
| 防护等级 | IP65防护等级（专用电缆连接状态） |
| 连接螺丝形状 | G3/8 |
| 测量介质 | 水、油、气体等，不易腐蚀SUS630的介质 |
| 受压部材质 | 15-5PH（析出硬化系不锈钢） |
| 连接螺丝材质 | 15-5PH（析出硬化系不锈钢） |
| 质量 | 主体：约200g |
常见规格
| 显示 | -1999～2000（※1）、7段 4桁LCD（字符高9mm） |
|---|---|
| 显示颜色 | 红或绿（任意设定） |
| 环境温度范围 | 温度0～50℃（测量介质温度 -10～70℃） |
| 允许过载 | 150%R.C. |
| 温度特性 | ±2.5%F.S.（25℃标准、在使用温度范围内） |
| 抗振性能 | 98m/s²（10G）[符合IEC68-2-6] |
| RoHS | 欧州RoHS指令適合品 |
| 主体侧连接器 | 欧姆龙制 型号XS2M-D423 |
| 电源电压 | DC18～30V |
| 耗电量 | 约30mA |
| 各种功能 | 主体转动机构(±120°)/2nd显示功能/显示更新速度 零点迁移/零限点/模拟测试/阻尼 FIX零点/移动平均次数/峰值保持/键锁保护等 最大值与最小值存储 |
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份 |
| 选配（※2） | 壁挂固定支架[VSW2-BR] |
- （※1）根据出厂时设定。超出校准量程范围，无法显示。
- （※2）请与本公司营业部联系。

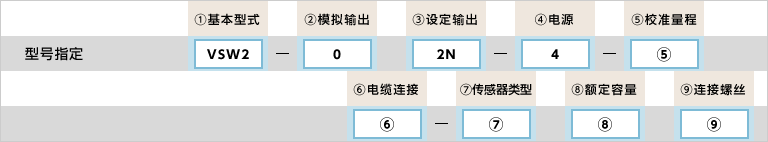

型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSW2 | 中・高压小型智能数字压力表 | ||
| 2.模拟输出 | ○ | 0 | 无模拟输出 | ||
| 3.设定输出 | ○ | 2N | 2设定NPN集电极开路输出 最大额定 DC30V 50mA | ||
| 4.电源 | ○ | 4 | DC18～30V(耗电量 约30mA) | ||
| 5.校准量程 | - | - | - | 7.传感器类型VT | 7.传感器类型F |
| -.100～1.000MPa | (-.100～1.000MPa) | 额定容量 002MPG 指定 | 额定容量 001MPG 指定 （不可进行正负压组合式选择） | ||
| 1.00MPa | (0～1.00MPa) | ||||
| 1.000MPa | (0～1.000MPa) | ||||
| 2.00MPa | (0～2.00MPa) | 额定容量 002MP 指定 | |||
| 2.000MPa | (0～2.000MPa) | ||||
| 5.00MPa | (0～5.00MPa) | 额定容量 从 005MPG 或 010MPG 中选择 | 额定容量 005MPG 指定 | ||
| 10.0MPa | (0～10.0MPa) | 额定容量 从 010MPG 或 020MPG 中选择 | 额定容量 010MPG 指定 | ||
| 10.00MPa | (0～10.00MPa) | ||||
| 20.0MPa | (0～20.0MPa) | 额定容量 从 020MPG 或 035MPG 中选择 | 额定容量 020MPG 指定 | ||
| 35.0MPa | (0～35.0MPa) | 额定容量 从 035MPG 或 050MPG 中选择 | - | ||
| 50.0MPa | (0～50.0MPa) | 额定容量 从 050MPG 中选择 | 额定容量 050MPG 指定 | ||
| 6.电缆连接 | WN | 无附带电缆（客户准备的情况） 正面连接器型 本主体使用连接器：欧姆龙（株）制面板安装接头 （型号）XS2M-D423 | |||
| WS | 防水连接器（正面 直型）+电缆2m | ||||
| WR | 防水连接器（正面 直角型）+电缆2m | ||||
| RN | 无附带电缆（客户准备的情况） 背面连接器型 本主体使用连接器：欧姆龙（株）制面板安装接头 （型号）XS2M-D423 | ||||
| RS | 防水连接器（背面 直型）+电缆2m | ||||
| RR | 防水连接器（背面 直角型）+电缆m | ||||
| 7.传感器类型 | VT | 薄膜传感器 | |||
| F | 平面隔膜型应变片式传感器 | ||||
| 8.额定容量 |
