威科莫VALCOM沃康低压、绝对压力用 小型智能数字压力表 VSW2 series（低压、绝对压力用）5kPa～700kPa 50kPa abs～700kPa abs
发布时间：2023-12-28 点击率：115
威科莫VALCOM沃康低压、绝对压力用 小型智能数字压力表 VSW2 series（低压、绝对压力用）5kPa～700kPa 50kPa abs～700kPa abs
- 带有可以在运行过程中检查异常压力历史的“最大值／最小值存储”功能
- 采用彩色液晶显示器，便于通过“绿色、红色”来更加直观地进行观察。
- 小型[全长约111(107)mm、宽37mm]最适合于机械式开关的更换
- 设定输出可以切换上限/下限、也可在NPN/PNP间切换（出厂时设定为NPN）
| 测量介质 | S传感器：不会影响SUS304、SUS316L、硅玻璃、NBR、硅胶的惰性气体 H传感器・A传感器：水、油、气体等不会腐蚀Hastelloy哈氏合金 C-22同等材料及SUS316L的介质 P传感器：水、油、气体等不会腐蚀SUS316L的介质 |
|---|---|
| 测量种类 | 可进行正压、绝对压力、连成压的测量 |
| 测量范围 | S传感器：5kPa H传感器：50kPa或50kPa abs A传感器：100～700kPa或100～700kPa abs P传感器：100～700kPa |
规格
| 显示 | -1999～2000（※1） 7段 4位LCD（字符高9mm） | |
|---|---|---|
| 显示色 | 红或绿（任意设定） | |
| 额定容量 | 5, 50, 100, 200, 350, 500, 700kPa 50, 100, 200, 500, 700kPa abs | |
| 校准量程 | 0～(5, 50, 100, 200, 350, 500, 700)kPa 0～(50, 100, 200, 500, 700)kPa abs | |
| 精度 | ±0.5%F.S.±1digit （包含非线性、滞后、重复性） | |
| 输出 | 2点集电极开路输出 | |
| 1点集电极开路输出+4～20mA输出 设定输出最大额定DC30V 20mA 残留电压0.85V（NPN输出时） +模拟输出 负载电阻400Ω以下 | ||
| 环境温度范围 | 温度0～50℃（测量介质温度 0～70℃） | |
| 允许过载 | S传感器・H传感器：300%R.C. A传感器：300%R.C.(700kPa、700kPa abs：200%R.C.) P传感器：200%R.C. | |
| 防护等级 | 相当于 IP65（专用电缆连接状态） | |
| 温度特性 | ±2.5%F.S.（25℃标准、在使用温度范围内） | |
| 抗振性能 | 98m/s²(10G)[符合IEC68-2-6] | |
| 连接螺丝形状 | R1/4[外螺纹] | |
| 适合规格 | CE标志（EMC指令、欧州RoHS指令） | |
| 主体侧连接器 | 欧姆龙制 型号XS2M-D423 | |
| 测量介质 | S传感器： 不会影响SUS304、SUS316L、硅玻璃、NBR、硅胶的惰性气体 | |
| H传感器・A传感器： 水、油、气体等不会腐蚀Hastelloy哈氏合金 C-22同等材料及SUS316L的介质 | ||
| P传感器： 水、油、气体等不会腐蚀SUS316L的介质 | ||
| 电源电压 | DC18～30V | |
| 耗电量 | 约30mA（4～20mA带输出约50mA） | |
| 其他功能 | 峰值保持／阻尼／FIX零点／最大值与最小值存储 窗口比较器／零点迁移／键锁保护等 | |
| 材质 | 连接螺纹 | S传感器：SUS304+SUS316L H传感器・A传感器・P传感器：SUS316L |
| 膈膜 | S传感器：半导体 H传感器・A传感器：Hastelloy哈氏合金 C-22同等材料 P传感器：SUS316L | |
| 质量 | S传感器・H传感器・A传感器：主体 约200g P传感器：主体 约150g | |
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份 | |
| 选配（※2） | 壁挂固定支架[VSW2-BR] | |
- （※1）根据出厂时设定。超出校准量程范围，无法显示。
- （※2）请与本公司营业部联系。

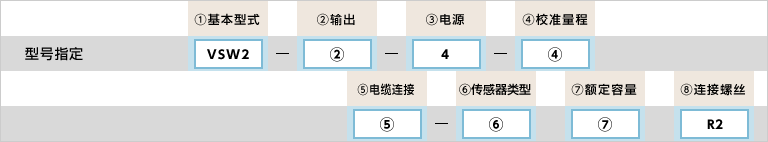

型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSW2 | 低压、绝对压力用 小型智能数字压力表 欧州RoHS CE标志 符合EMC指令的产品 | ||
| 2.输出 | 02 | 2设定集电极开路输出（工厂出厂时设定为NPN） 最大额定DC30V 20mA 残留电压 0.85V（NPN输出时） | |||
| 31 | 1设定集电极开路输出（工厂出厂时设定为NPN） +4～20mA输出（能够任意进行量程比例调试设定） | ||||
| 3.电源 | ○ | 4 | DC18～30V30V（耗电量 约30ｍA ※带模拟输出约50mA） | ||
| 4.校准量程 | 正压（低压力） ・绝对压力 | 5.00kPa | S传感器、额定容量005KPG指定 | ||
| 35.0kPa | H传感器、额定容量050KPG指定 | ||||
| 50.0kPa | |||||
| 100kPa | A传感器、额定容量100KPG指定 | ||||
| 100.0kPa | |||||
| 200kPa | A传感器、额定容量200KPG指定 | ||||
| 200.0kPa | |||||
| 350kPa | A传感器、额定容量500KPG指定 | ||||
| 500kPa | A传感器、额定容量500KPG指定 | ||||
| 700kPa | A传感器、额定容量700KPG指定 | ||||
| 35.0kPa abs | H传感器、额定容量050KPA指定 | ||||
| 50.0kPa abs | |||||
| 100kPa abs | A传感器、额定容量100KPA指定 | ||||
| 100.0kPa abs | |||||
| 200kPa abs | A传感器、额定容量200KPA指定 | ||||
| 200.0kPa abs | |||||
| 500kPa abs | A传感器、额定容量500KPA指定 | ||||
| 700kPa abs | A传感器、额定容量700KPA指定 | ||||
| 负压・连成压 (※1) | (－5.00kPa) | S传感器、额定容量005KPG指定 | |||
| P(±5.00kPa) | |||||
| N(±5.00kPa) | |||||
| (－50.0kPa) | H传感器、额定容量050KPG指定 | ||||
| P(±50.0kPa) | |||||
| N(±50.0kPa) | |||||
| (－100kPa) | P传感器、额定容量100KPG指定 | ||||
