威科莫VALCOM沃康卫生型智能（压力传输、开关功能）数显压力表 HSMC2 series50kPa～3MPa
发布时间：2023-12-28 点击率：114
威科莫VALCOM沃康卫生型智能（压力传输、开关功能）数显压力表 HSMC2 series50kPa～3MPa
业务人员联系方式：严 涛 : 15901401485（微信：exceed158） 13709240965 （微信：vssd158 ） 邮箱：exceedyantao@126.com
- 2设定输出+4～20mA输出（模拟输出比例缩放功能付）
- 一键零点调整、标配跟踪归零、循环检查、移动平均等功能
- 高强度受压面
- 不使用密封液、安全放心的一体式结构
| 测量介质 | 各种酒类、乳品饮料、调味料、纯水、药液等 （随传感器材质而不同） |
|---|---|
| 测量种类 | 可进行正压、负压及的测量 |
| 测量范围 | 能够在额定容量50kPa～3MPa（校准量程25kPa～3MPa）的范围内指定 |
| 输出种类 | 4～20mA（4线式） 2点光电耦合器输出 校准量程请指定额定容量50%以上的输出范围 |
规格1（传感器部）
| 传感器部分的连接 | ISO金属箍接头、VARIVENT、ISO盖型螺母、螺纹安装、其他特殊订货产品 |
|---|---|
| 额定容量 | 额定容量为50kPa～3MPa |
| 材质 | SUS316L、Hastelloy哈氏合金C-276同级材料、SUS329J4L |
| 接液部表面处理 | 根据受压接液部材质 |
| 允许过载 | 400%R.C.（额定容量3MPa：150%R.C.） |
| 破壊耐圧 | 1000%R.C.（额定容量3MPa：300%R.C.） |
规格2（放大器部分+传感器部分）
| 显示 | 4桁LED（红色、字符高：约14.2mm） |
|---|---|
| 显示更新速度 | 约2.5次/sec.（1～25次可改变的） |
| 非线性 | ±0.5%R.C.±1digit. （负压侧 ±1%R.C.±1digit.） |
| 滞后 | ±0.5%R.C.±1digit. （负压侧 ±1%R.C.±1digit.） |
| 温度补偿范围（接液部） | -5～150℃ |
| 允许温度范围（接液部） | -5～150℃ |
| 零点的温度影响 | ±0.5%R.C./10℃（额定300・500・1000kPa・3MPa） |
| ±0.7%R.C./10℃（额定50・100・200kPa） | |
| 输出的温度影响 | ±0.5%R.C./10℃（额定300・500・1000kPa・3MPa） |
| ±0.7%R.C./10℃（额定50・100・200kPa） | |
| 环境温湿度范围 | 温度0～50℃（不可结冰）、湿度0～90%RH（不可结露） |
| 材质 | 铸铝（外壳） 亚克力（正面） SUS304（散热片） |
| 防护结构 | IP65防护等级 |
| 质量 | 约960g（包含传感器部/ISO金属箍接头2S的情况） |
| 配件 | 使用说明书、试验报告单1份 电源输入用连接器1个 模拟・设定输出用连接器1个 |

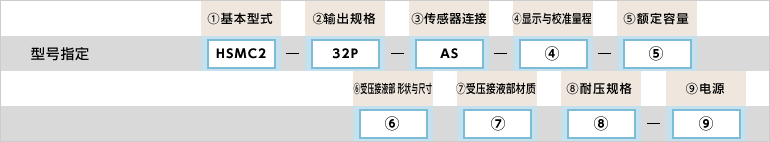

型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | HSMC2 | 智能高温型：接液部温度范围 -5～150℃ | |
| 2.输出规格 | ○ | 32P | 4～20mA（4线式）（比例缩放可能）+2设定 PhotoMOS继电器输出 （AC/DC兼用、负载电压240V、负载电流120mA） 响应性 1～500次/秒与采样率同步化 応差设定範囲 0～999 | |
| 3.传感器连接 | ○ | AS | 传感器下置直接连接 | |
| 4.显示与校准量程（※1） | - | - | 校准量程的指定示例 | |
| 正压 | （例）额定容量 100.0kPa时 100.0kPa (0～100.0)kPa | 显示/请指定额定容量内的数值与单位 | ||
| 负压 | （例）额定容量 100.0kPa时 -101.3kPa (0～-101.3)kPa | 负压的情况下请加（ ） | ||
| 连成压 | 不能进行组合压力产品的制作 | |||
| 5.额定容量 | 005 | 50kPa | ||
| 010 | 100kPa | |||
| 020 | 200kPa（※2） | |||
| 021 | 200kPa（※2） （连成压时，如果使用时“重视负压”，请指定此型号） | |||
| 030 | 300kPa（※2） | |||
| 031 | 300kPa（※2） （连成压时，如果使用时“重视负压”，请指定此型号） | |||
| 050 | 500kPa | |||
| 100 | 1000kPa | |||
| 300 | 3MPa【显示与校准量程：请从 3.00Mpa中指定】 （按订单生产） （盖型螺母、仅螺丝固定座） | |||
| 6.受压接液部 形状与尺寸 | F1 | 金属箍接头 1.5S | ||
| F2 | 金属箍接头 2S | |||
| F3 | 金属箍接头 2.5S【按订单生产】 | |||
| F4 | 金属箍接头 3S【按订单生产】 | |||
| F6 | 金属箍接头 4S【按订单生产】 | |||
| V50A | VARIVENT DN50【按订单生产】 | |||
| V65A | VARIVENT DN65【按订单生产】 | |||
| V80A | VARIVENT DN80【按订单生产】 | |||
| V100A | VARIVENT DN100【按订单生产】 | |||
| R1 | 盖型螺母 1.5S【按订单生产】带六角螺母(HEX61) | |||
| R2 | 盖型螺母 2S【按订单生产】带六角螺母属(HEX76) | |||
| M0 | 螺纹安装型单体 附带专用O型圈1支 | |||
| M1 | JIS20K50A带法兰 附带专用O型圈1支 | |||
| M2 | JIS20K80A带法兰 附带专用O型圈1支 | |||
| 7.受压接液部材质 | 无填写 | SUS316L 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑤支持全部额定容量 ⑥受压接液部 支持全部形状与尺寸 | ||
| HS1 | Hastelloy哈氏合金C-276同级 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑤可以从额定容量内 030 、 050 、100 中选择 ⑥可以从受压接液部 形状与尺寸内 F1 · F2 · F3 · M0中选择 | 【按订单生产】 不支持负压与连成压 | ||
| J4L | SUS329J4L 抛光(#400) ⑤可以从额定容量内 030 、 050 、100 中选择 ⑥可以从受压接液部 形状与尺寸内 F1 · F2 · F3 · M0中选择 | |||
| 8.耐压规格 | P | 400%R.C.（不能选择3Mpa） | ||
| 无填写 | 150%R.C.（仅3MPa） | |||
| 9.电源 | 4 | DC24V(±10%) [200mA] | ||
| 7 | AC90～240V [6VA] | |||
- （※1）校准量程基本上为额定容量，对于其他要求，为“只要不低于使用传感器额定值的50%均可生产”。
- （※2）连成时的校准仅在正压侧进行校准，负压侧只记录测量数据。此时的判定基准在±1%R.C.以内。另外，重视负压侧的情况下，根据指示校准负压侧，正压侧只记录测量数据（±1%R.C.以内）。
关于校准的事宜，请在订购时指定上述型号选择⑤“020、030＝重视正压侧”或“021、031＝重视负压侧”。
