威科莫VALCOM沃康圧力検出器用本质安全防爆齐纳式安全栅 齐纳式安全栅 series VEK216
业务人员联系方式：严 涛 : 15901401485（微信：exceed158） 13709240965 （微信：vssd158 ） 邮箱：exceedyantao@126.com
- 防爆等級
齐纳式安全栅：ⅡC ／ 圧力検出器：ⅡC T4 Ga
| 適合圧力検出器 | VPRF(IS), VPRQ(IS), VPRQF(IS), VPRNP(IS) |
|---|---|
| 测量介质 | VPRF(IS), VPRQ(IS), VPRQF(IS)：SUS630或15-5PH(沉淀硬化不锈钢) VPRNP(IS)：不易腐蚀SUS316L的介质(见个别规格) |
| 测量范围 | VPRNP(IS)：100～1700kPa或100～1700kPa abs VPRQ(IS), VPRF(IS)：1～50MPa VPRQF(IS)：1～100MPa (见个别规格) |
齐纳式安全栅（安全保持器）规格
| 型式检定合格编号 | 第TC22249号 |
|---|---|
| 型号 | VEK216 |
| 防爆结构 | 本质安全防爆结构（非危険場所設置） |
| 防爆性能 | [Ex ia] ⅡC |
| 接地 | 需要单独A种接地工程 |
| 额定 | 本质安全电路最大电压：14.4V 本质安全电路最大电流：150mA 本质安全电路最大功率：270mW 本质安全电路允许电感：0.79mH 本质安全电路允许电容：335nF 非本质安全电路允许电压：AC250V 50/60Hz、DC250V 环境温度：-20～+60℃ |
压力感应装置规格
| 型式检定合格编号 | 第TC22316X号 | 第TC22317X号 | ||
|---|---|---|---|---|
| 适用传感器系列名称 | VPRNP(IS) | VPRF(IS) | VPRQ(IS) | VPRQF(IS) |
| 防爆结构 | 本质安全防爆结构 | |||
| 防爆性能 | Ex ia ⅡC T4 Ga | |||
| 输入电压 | ±2.5V或5V | |||
| 额定 | 本质安全电路允许电压：14.4V 本质安全电路允许电流：150mA 本质安全电路允许功率：0.270W 内部电感：0.28mH 内部电容：32nF 环境温度：VPRF(IS)・VPRQ(IS)・VPRQF(IS)：-20～+60℃、VPRNP(IS)：-20～+50℃ | |||
| 测量介质 | VPRF(IS), VPRQ(IS), VPRQF(IS)：SUS630或15-5PH(沉淀硬化不锈钢)、 VPRNP(IS)：不易腐蚀SUS316L的介质 | |||
型号选择
| 照片 | ①基本型式 | ②额定容量 | ③电缆连接形状 | ④连接螺丝 | ⑤电缆长度 | |
|---|---|---|---|---|---|---|
 | VPRF(IS) | 1MP(1MPa) 2MP(2MPa) 5MP(5MPa) 10MP(10MPa) 20MP(20MPa) 50MP(50MPa) | 无填写 (标准连接器) W (防水连接器) | G3/8 | 3m(标准) 5m 10m □□m 希望其他长度时(※3) | |
 | VPRQ(IS) | 1MP(1MPa) 2MP(2MPa) 5MP(5MPa) 10MP(10MPa) 20MP(20MPa) 35MP(35MPa) 50MP(50MPa) | R3/8 | |||
| VPRQF(IS) | 1MP(1MPa) 2MP(2MPa) 5MP(5MPa) 10MP(10MPa) 20MP(20MPa) 35MP(35MPa) 50MP(50MPa) 100MP(100MPa) | G3/8 (100MPa:G1/2) | ||||
 | VPRNP(IS) | 表压 | 100(100kPa) 200(200kPa) 700(700kPa) 1700(1700kPa) | 请指定 R3/8 G3/8 | ||
| 绝对压力 | 100A(100kPa abs) 200A(200kPa abs) 700A(700kPa abs) 1700A(1700kPa abs) | |||||
- 注意
- ※1 请务必与本公司放大器系列产品配套使用。
用于本质安全防爆，因此，部分形式可能会有所变更。
请务必与本公司营业部确认。 - ※2 请告知本公司放大器系列产品～齐纳式安全栅之间的电缆长度。
- ※3 各适合压力检测器～齐纳式安全栅间的电缆，请使用本质安全防爆专用电缆。
（最大200m／VPRNP(IS)表压(500kPa以下)・仅W(防水连接器)最大100m）
防爆结构的显示示例

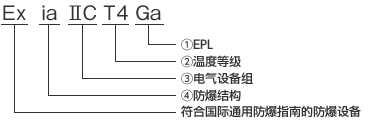

（1）压力感应装置

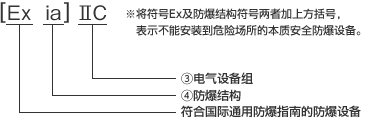

（2）齐纳式安全栅
| ①EPL | |
|---|---|
| Ga | 是具有极高防护等级的设备，可用于特殊危险场所 |
| Gb | 具有高防护等级的设备，可在第一类危险场所使用 |
| Gc | 具有增强防护等级的设备，可在第二类危险场所使用 |
| ②温度等級 | |
|---|---|
| T1 | 最高表面温度大于300℃小于等于450℃ |
| T2 | 最高表面温度大于200℃小于等于300℃ |
| T3 | 最高表面温度大于135℃小于等于200℃ |
| T4 | 最高表面温度大于100℃小于等于135℃ |
| T5 | 最高表面温度大于85℃小于等于100℃ |
| T6 | 最高表面温度小于等于200℃ |
| ③电气设备组 | |
|---|---|
| ⅡA | 代表气体：丙烷 |
| ⅡB | 代表气体：乙烯 |
| ⅡC | 代表气体：氢气 |
| 仅组Ⅱ(拟用于除了会受沼气影响的矿山以外存在爆炸性气体环境的场所)填写 组Ⅱ的电气设备按照预期使用的爆炸性气体环境性质，如下表（※4）所示进行详细分类。 | |
| ④：防爆结构 | |
|---|---|
| ia | 表示满足本质安全防爆结构的基准。 |
| d | 表示满足耐压防爆结构的基准。 |
