威科莫VALCOM沃康PFA一体型放大器内置压力传感器 VSST(SF/RR/WT/WF) series
发布时间：2023-12-28 点击率：96
威科莫VALCOM沃康PFA一体型放大器内置压力传感器 VSST(SF/RR/WT/WF) series
业务人员联系方式：严 涛 : 15901401485（微信：exceed158） 13709240965 （微信：vssd158 ） 邮箱：exceedyantao@126.com
- 最适用于测量超纯水或强酸、强碱等腐蚀性介质的压力
- 采用PFA一体结构，实现了高防渗漏性能
- 采用万一有气体透过会发出通知的泄漏指示器
| 测量介质 | 超纯水、强酸、强碱等不会腐蚀PFA的介质 |
|---|---|
| 测量种类 | 可在正压、连成压下测量 |
| 测量范围 | 额定容量 0(-0.1)～0.4、0.6、1MPa 校准量程(F.S.)为额定容量的60%。 ※(例如) 额定：0.4MPa的情况下 0～0.2MPa(＝0.2MPaF.S.)→不可制作 -0.1～0.2MPa(＝0.3MPaF.S.)→可制作 |
| 输出种类 | 请从4～20mA (双线式)、1～5V、0～5V、0～10V中指定 |
规格
| 精度 | ±1%F.S.(包含非线性、滞后、重现性) |
|---|---|
| 气体透过检测 | 泄漏指示器在酸性环境下，会从黄色变为红色； 碱性环境下会从黄色变为蓝色 如变成红色或蓝色则表示到了更换时间 |
| 温度补偿范围（测量介质温度） | 15～40℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | 0～80℃（不可结露、结冰） |
| 温度漂移 | ±0.5%R.C.(15～40℃) |
| 允许过载 | 0.4→0.6MPa, 0.6→0.9MPa, 1→1.25MPa |
| 受压接液部材质 | PFA氟树脂 |
| 本体部材质 | PP(聚丙烯) |
| 泄漏量 | 3×10-8Pa・m³/sec.以下 |
| 密封方法 | 采用一体成形加工，因此无密封 |
| 接头形状 | 1/4, 3/8, 1/2, 3/4套管、喇叭口、螺纹拧入 |
| 电缆 | PVC被覆4芯（电流型为2芯）屏蔽 3m直出（支持UL规格品） |
| 防护结构 | IP55等级 |
| 质量 | 约360g(包含电缆3m) |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 |

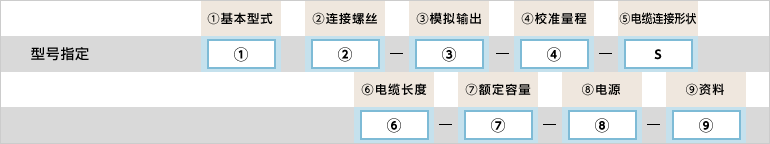

型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | VSST | 单导入口、套管型 | ||||
| VSSF | 单导入口、喇叭管接头类型 | |||||
| VSRR | 单导入口、螺纹拧入型 | |||||
| VSWT | 单导入口、套管型 | |||||
| VSWF | 单导入口、喇叭管接头类型 | |||||
| 2.连接螺丝 | 1 | 1/4(螺纹拧入型不可) | ||||
| 2 | 3/8 | |||||
| 3 | 1/2(螺纹拧入型不可) | |||||
| 4 | 3/4(仅双导入口型) | |||||
| 3.模拟输出 | - | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| A2 | 1～5V(3线式) | 50Hz | 100kΩ以上 | 约10mA | ||
| A4 | 0～5V(3线式) | |||||
| A5 | 0～10V(3线式) | |||||
| A6 | 4～20mA(双线式) | 500Ω以下 | - | |||
| 4.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | ||
| 参照右述 直接在 框内输入范围 | 0.4MPa | 0.4MPa (0～0.4)MPa | 0.25MPa (0～0.25)MPa | -0.1~0.4MPa (-0.1～0.4)MPa | ||
| 0.6MPa | 0.6MPa (0～0.6)MPa | 0.4MPa (0～0.4)MPa | -0.1～0.6MPa (-0.1～0.6)MPa | |||
| 1MPa | 1MPa (0～1)MPa | 0.6MPa (0～0.6)MPa | -0.1～1MPa (-0.1～1)MPa | |||
| 5.电缆连接形状 | ○ | S | 电缆直出 IP55等级 | |||
| 6.电缆长度 | 01 | 1m | ||||
| 02 | 2m | |||||
| 03 | 3m 标准 | |||||
| □□ | 4～99m ※请指定需要的米数 | |||||
| 7.额定容量 | 004 | 0.4MPa | ||||
| 006 | 0.6MPa | |||||
| 010 | 1MPa | |||||
| 8.电源 | 4 | DC24V(仅电流输出) | ||||
| 6 | DC15～24V(仅电压输出) | |||||
| 9.资料 | N | 试验报告单(3点测量)/(标准) | ||||
| T | 可追溯性文件 ※可追溯性文件详细内容 1:可追溯性证明书 2:溯源性体系图 3:试验报告单(3点测量) | |||||
