威科莫VALCOM沃康高真空用放大器内置压力传感器 VCCP series
发布时间：2023-12-28 点击率：113
威科莫VALCOM沃康高真空用放大器内置压力传感器 VCCP series威科莫VALCOM沃康高真空用放大器内置压力传感器 VCCP series
业务人员联系方式：严 涛 : 15901401485（微信：exceed158） 13709240965 （微信：vssd158 ） 邮箱：exceedyantao@126.com
- 可实现真空区域的测量 0～1500Pa(abs)・0～5kPa(abs)・0～10kPa(abs)
- 最大允许压力(400kPa)
| 测量介质 | 水、油、气体等不会腐蚀陶瓷+SUS316L+O型圈的流体 |
|---|---|
| 测量种类 | 可测量绝对压力 |
| 测量范围 | 校准量程可从1500Pa(abs)・5kPa(abs)・10kPa(abs)中选择 |
| 输出种类 | 请从4～20mA(4线式)、1～5V中指定 |
规格
| 非线性 | ±0.8%F.S.以下 |
|---|---|
| 滞后 | ±0.8%F.S.以下 |
| 使用温度 | 0～70℃(不可结露、结冰) |
| 零点的温度影响 | ±0.5%F.S.／±10℃以下 |
| 输出的温度影响 | ±0.5%F.S.／±10℃以下 |
| 连接螺丝部位材质 | SUS316L |
| 受感部材质 | 陶瓷铝 |
| O型圈材质 | 从EPDM、氟橡胶（4种D）、全氟橡胶中选择 |
| 外壳材质 | SUS304 |
| 防护结构 | IP54防护等级 |
| 电源 | DC24V(±10%) |
| 质量 | 约470g |
| 配件 | 使用说明书、试验报告单1份 |

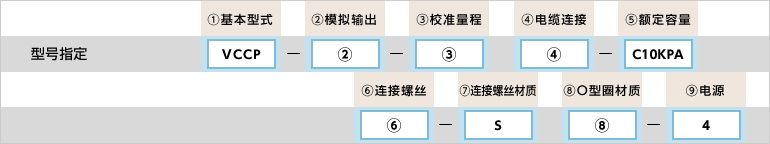

型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VCCP | 高真空用放大器内置压力传感器 | |||
| 2.模拟输出 | - | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| A2 | 1～5V | 250Hz | 5kΩ以上 | 约25mA | ||
| A3 | 4～20mA(4线式) | 250Hz | DV24V 500Ω以上 | 约42mA | ||
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | ||
| 参照右述 直接填写 框内的型号 | 10kPa(abs) | 1500Pa(abs) (0～1500Pa(abs)) | ||||
| 5kPa(abs) (0～5kPa(abs)) | ||||||
| 10kPa(abs) (0～10kPa(abs)) | ||||||
| 4.电缆连接形状 | WN | 无连接电缆 | ||||
| WS | 防水连接器（直型）+电缆2m | |||||
| WR | 防水连接器（角型）+电缆2m | |||||
| 5.额定容量 | ○ | C10KPA | 10kPa(abs) | |||
| 6.连接螺丝 | R2 | 连接螺丝：R1/4 | ||||
| R3 | 连接螺丝：R3/8 | |||||
| G2 | 连接螺丝：G1/4 使用的O型圈按照⑧选择 | |||||
| G3 | 连接螺丝：G3/8 使用的O型圈按照⑧选择 | |||||
| 7.连接螺丝材质 | ○ | S | SUS316L(外壳采用SUS304材料) | |||
| 8.O型圈材质（※1） | E | EPDM | ||||
| F | 氟橡胶（4种D） | |||||
| P | 全氟橡胶Perfluoro-Elastomer | |||||
| 9.电源 | ○ | 4 | DC24V(±10%) | |||
- （※1）涂抹润滑脂。 种类：信越化学工业㈱ HIVAC-G
